espace 1,9dci schema zapojeni jednotky
nemá nekdo prosim schema zapojeni ridici jednotky motoru na espace 1,9dci rok 2004?auto nejde nastartovat,cerpadlo v nadrzi nejde a diagnostika se s ni nechce spojit.nejde asi napajeni jednotky.pojistky a kabelaz se zda vporadku.cislo jednotky je 0281011324 bosch.dik

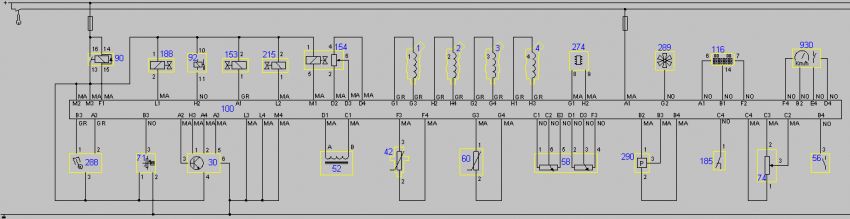

BVM6
1
vstřikovač
30
měřič průtoku vzduchu
42
snímač teploty chladicí kapaliny
52
snímač polohy vačkové hřídele
56
spínač brzdového pedálu
58
snímač polohy pedálu plynu
60
snímač teploty paliva
71
snímač vodního separátoru
74
snímač tlaku paliva
90
hlavní relé
92
relé
100
řídicí jednotka
116
diagnostická zásuvka
153
dvoupístový ventil
154
Řídicí elektromagnet recirkulace výfukových plynů
185
spínač spojky
188
ventil regulace paliva
215
ovládací ventil turbo
274
řídicí jednotka topení
288
snímač polohy vačkového hřídele
289
Chladící systém
290
snímač plnicího tlaku
930
tempomat
1
vstřikovač
30
měřič průtoku vzduchu
42
snímač teploty chladicí kapaliny
52
snímač polohy vačkové hřídele
56
spínač brzdového pedálu
58
snímač polohy pedálu plynu
60
snímač teploty paliva
71
snímač vodního separátoru
74
snímač tlaku paliva
90
hlavní relé
92
relé
100
řídicí jednotka
116
diagnostická zásuvka
153
dvoupístový ventil
154
Řídicí elektromagnet recirkulace výfukových plynů
185
spínač spojky
188
ventil regulace paliva
215
ovládací ventil turbo
274
řídicí jednotka topení
288
snímač polohy vačkového hřídele
289
Chladící systém
290
snímač plnicího tlaku
930
tempomat
Naposledy upravil(a) denny dne 17 říj 2014, 17:19, celkem upraveno 1 x.

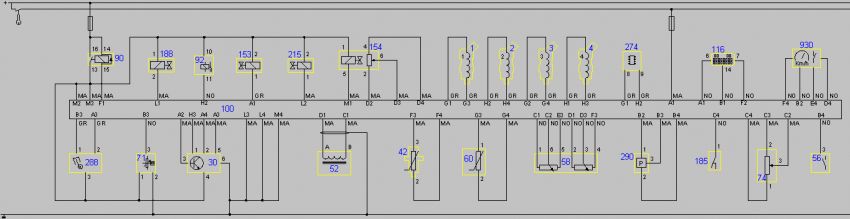

Ratio
vstřikovač
30
měřič průtoku vzduchu
42
snímač teploty chladicí kapaliny
52
snímač polohy vačkové hřídele
56
spínač brzdového pedálu
58
snímač polohy pedálu plynu
60
snímač teploty paliva
71
snímač vodního separátoru
74
snímač tlaku paliva
90
hlavní relé
92
relé
100
řídicí jednotka
116
diagnostická zásuvka
153
dvoupístový ventil
154
Řídicí elektromagnet recirkulace výfukových plynů
185
spínač spojky
188
ventil regulace paliva
215
ovládací ventil turbo
274
řídicí jednotka topení
288
snímač polohy vačkového hřídele
289
Chladící systém
290
snímač plnicího tlaku
930
tempomat
vstřikovač
30
měřič průtoku vzduchu
42
snímač teploty chladicí kapaliny
52
snímač polohy vačkové hřídele
56
spínač brzdového pedálu
58
snímač polohy pedálu plynu
60
snímač teploty paliva
71
snímač vodního separátoru
74
snímač tlaku paliva
90
hlavní relé
92
relé
100
řídicí jednotka
116
diagnostická zásuvka
153
dvoupístový ventil
154
Řídicí elektromagnet recirkulace výfukových plynů
185
spínač spojky
188
ventil regulace paliva
215
ovládací ventil turbo
274
řídicí jednotka topení
288
snímač polohy vačkového hřídele
289
Chladící systém
290
snímač plnicího tlaku
930
tempomat
nemáš nějaké lepší rozlišení?Je to špatně čitelné a nemáš popis který ten konektor na jednotce je který?Nějak to nechápu.Napájení přes klíček je podle schéma pin A1 ale ani na jednom z těch tří konektoru není kabel k pinu A1.Co znamená to GR,MA,NO(barvy?)denny píše:BVM6
1
vstřikovač
30
měřič průtoku vzduchu
42
snímač teploty chladicí kapaliny
52
snímač polohy vačkové hřídele
56
spínač brzdového pedálu
58
snímač polohy pedálu plynu
60
snímač teploty paliva
71
snímač vodního separátoru
74
snímač tlaku paliva
90
hlavní relé
92
relé
100
řídicí jednotka
116
diagnostická zásuvka
153
dvoupístový ventil
154
Řídicí elektromagnet recirkulace výfukových plynů
185
spínač spojky
188
ventil regulace paliva
215
ovládací ventil turbo
274
řídicí jednotka topení
288
snímač polohy vačkového hřídele
289
Chladící systém
290
snímač plnicího tlaku
930
tempomat
