tomiisp : tak mam dotaz
delam elektriku zrovna a hledal sem ten 15 pin konektor bilej dole ve sloupku ridice ale nenasel sem ho mam tam konektor bilej ale ma jen 8 pinu. zadnej drat zelenofialovy tam neni.
Abych nebyl jen za blbce tak sem hledal rele jedno sem nasel ale druhe ne protoze to plato ve schematu je uplne jinaci nez ja mam v aute viz fotky

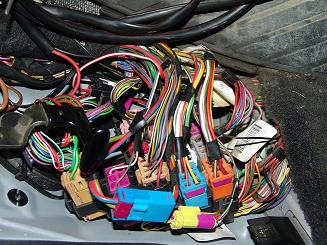

tady je spodni sloupek je tam bilej konektor hledam ten T15m (svazek)
(co sem prohlizel draty tak sem nasel drat odpovidajici tomu co hledam zelenofialovej)

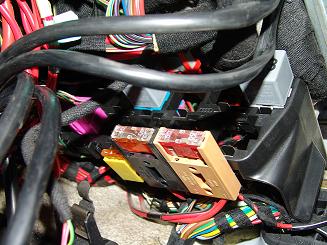

tady je prvni rele skrinka kde je 3 rele obsazeno to je to J309

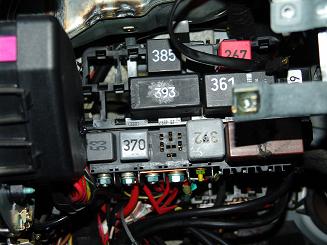

tady je dalsi skrinka na rele je za tou prvni zde sem hledal na pozici 2 rele ale nenasel sem ... co sem koukal do schematu tak by tady melo bejt pouze 3 pozice na rele ja jich tu muzu mit az 8 + dalsich 8 opismenkovanejch
pravdepodobne sem hledal spatne a jeste nekde jsou dalsi rele ta skrinka kterou vlasne hledam
tak i tak tech 12v muzu prives podle schematu na pin D1 na klimatizaci jen ted nevim jeslti tim ze to privedu az na klimatizaci neobejdu sepnuti toho rele a rozebehnuti vetraku
myslele sem si totiz ze najdu to rele a pripojim si to rovnou na nej a bude (ted me napada jeslti to rele ktere hledam neni jeste nad tim zadnim panelem jako za budikama
jen sem si myslel ze ty rele budou oznacene vzdy cislem co hledam
delam elektriku zrovna a hledal sem ten 15 pin konektor bilej dole ve sloupku ridice ale nenasel sem ho mam tam konektor bilej ale ma jen 8 pinu. zadnej drat zelenofialovy tam neni.
Abych nebyl jen za blbce tak sem hledal rele jedno sem nasel ale druhe ne protoze to plato ve schematu je uplne jinaci nez ja mam v aute viz fotky
tady je spodni sloupek je tam bilej konektor hledam ten T15m (svazek)
(co sem prohlizel draty tak sem nasel drat odpovidajici tomu co hledam zelenofialovej)
tady je prvni rele skrinka kde je 3 rele obsazeno to je to J309
tady je dalsi skrinka na rele je za tou prvni zde sem hledal na pozici 2 rele ale nenasel sem ... co sem koukal do schematu tak by tady melo bejt pouze 3 pozice na rele ja jich tu muzu mit az 8 + dalsich 8 opismenkovanejch
pravdepodobne sem hledal spatne a jeste nekde jsou dalsi rele ta skrinka kterou vlasne hledam
tak i tak tech 12v muzu prives podle schematu na pin D1 na klimatizaci jen ted nevim jeslti tim ze to privedu az na klimatizaci neobejdu sepnuti toho rele a rozebehnuti vetraku
myslele sem si totiz ze najdu to rele a pripojim si to rovnou na nej a bude (ted me napada jeslti to rele ktere hledam neni jeste nad tim zadnim panelem jako za budikama
jen sem si myslel ze ty rele budou oznacene vzdy cislem co hledam
avatar: tak to bude troska horsie, zrejme tam nie je ziadna priprava na to, ale neni to az tak zle, na prvej foto je krasne vidiet ten modry 2 pin konektor, na jednej strane konektoru by mal byt cerveny/modry a hnedy/zeleny kabel, na druhej strane cerveny/modry a hnedy/zlty. To rele ktore ti tam chyba je v ceste cerveneho/modreho kabla. Musis ten cerveny/modry strihnut na strane kde je aj hnedy/zeleny, dat tam prepinacie rele, na 30ku rele zapojis cerveny/modry ktory ti ostal vysiet mimo konektora(!), na 87a pripojis ten druhy cerveny/modry (ten ktory ide do toho 2 pin konektoru)...na 87 privedies cez 30A poistku stalych 12V.. zbytok rele, 86 na kostru a druhy pin k bufiku kde mas 12V pri zapnutom bufiku, to zaisti prepinanie medzi solarnou strechou a 12V z baterie, v klude to rele vedie napajanie zo strechy.
Co sa tyka D1 vypada ze ani ta tam nebude zapojena pokial tan nebola ziadna priprava, takze budes musiet dotiahnut D1 ku klime a zapojit ju taktiez na bufik resp. paralelne na ten kablik co ovlada to rele.
Troska chaos
Hadam som to napisal aspon trocha zrozumitelne pokial nie tak by som ti nacaral nejaku schemu
Co sa tyka D1 vypada ze ani ta tam nebude zapojena pokial tan nebola ziadna priprava, takze budes musiet dotiahnut D1 ku klime a zapojit ju taktiez na bufik resp. paralelne na ten kablik co ovlada to rele.
Troska chaos
Hadam som to napisal aspon trocha zrozumitelne pokial nie tak by som ti nacaral nejaku schemu OOOO AUDI 100 C3 - s originalom spolocne iba typove oznacenie = prototyp s PD / Vorsprung durch Technik

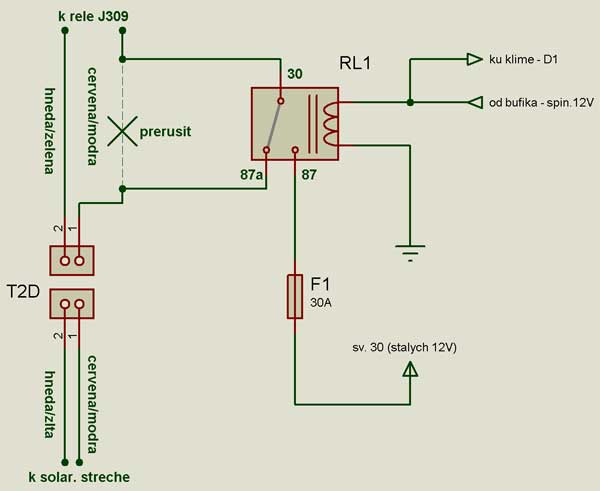

hadam je to prehledne, T2d konektor sedi podle schemy kterou sem ti posilal, podstatny je aby si spravne zapojil 30 a 87a toho rele aby si neposilal stavu do strechy namisto do rele J309
vlastne toto rele je to co je v scheme oznacene jako J354 a chybi ti.
Naposledy upravil(a) tomiisp dne 09 lis 2010, 22:40, celkem upraveno 1 x.
OOOO AUDI 100 C3 - s originalom spolocne iba typove oznacenie = prototyp s PD / Vorsprung durch Technik
kup ty prepinaci rele radeji 2ks, jeste koukam do ty origo schemy a je tam taky jeste rele J8 ktere asi taky chybi, jen musim presne zjistit co dela lebo je tam na casti poznamka ,,bez solarni strechy,,avatar píše:dekuji moc zitra to zapojim pokdu budu mit cas snad ano preci jen s autem musim jezdit
OOOO AUDI 100 C3 - s originalom spolocne iba typove oznacenie = prototyp s PD / Vorsprung durch Technik
tak tu poznamku o 2ks rele a J8 ignoruj, ta schema obsahuje dve varianty ,,bufik+solarni strecha,, a ,,bufik bez solarni strechy,, a J8 patri pod ,,bez,, a ta schema co jsem nacaral patri pre ,,s solarni strechou,, (a zneuziva oddelovaci rele J309 namisto toho J8)
OOOO AUDI 100 C3 - s originalom spolocne iba typove oznacenie = prototyp s PD / Vorsprung durch Technik
jj oki nasel sem jedno rele doma jen nevim co to je zac ma cislo 219 nachazelo se u 2.5 tdi V6 nahore u RJ
podle schema ktere je zpulky smazane (tak nevim coto je ) by melo bud spinat dva okruhy nebo je to co hledam rozpinaci
cislo rele je 443 951 253 AA , 89 9574 000
12V KL87 25A
KL87a 10A
PA6 - GF30
ale zda se mi ze toto spina dva okruhy to schema naboku je zpoloviny smaznane ale zda se mi ze tam jsou oboje rozpojene
podle schema ktere je zpulky smazane (tak nevim coto je ) by melo bud spinat dva okruhy nebo je to co hledam rozpinaci
cislo rele je 443 951 253 AA , 89 9574 000
12V KL87 25A
KL87a 10A
PA6 - GF30
ale zda se mi ze toto spina dva okruhy to schema naboku je zpoloviny smaznane ale zda se mi ze tam jsou oboje rozpojene
update tak sem nasel stranku kde je yfocene i se schematem
http://forums.tdiclub.com/showthread.php?t=289924
ale podle toho schematu pokud to chapu dobre tak je to jen spinaci a spina 2 okruhy
http://forums.tdiclub.com/showthread.php?t=289924
ale podle toho schematu pokud to chapu dobre tak je to jen spinaci a spina 2 okruhy

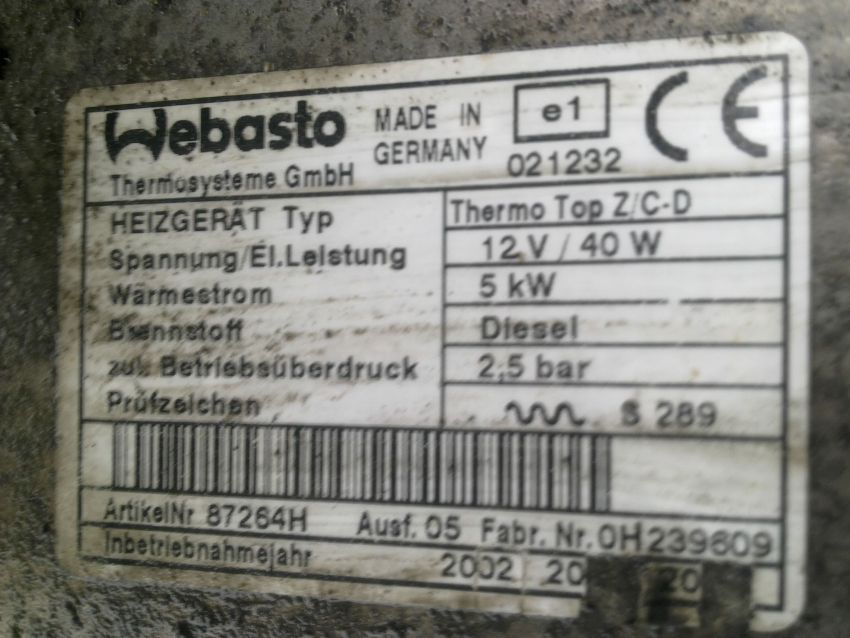

Zdarvím,koupil jsem topení z A6 2002-s tím že je to bez CANu,ale po přečtení vašich příspěvků jsem dost znejistěl,dočetl jsem se tu,že se to dá těžko poznat a že je to loterie,ale pak nevím,kde to už bylo,jste se někoho ptali na číslo,mam jich tam nějak moc,který to má být,nevim jestli se mi sem podaří nanutit fotku.Každopádně děkuji,za případné odpovědi.
