zapojení Webasto T top C

lubomt · Příspěvek od **lubomt** » 25 lis 2011, 00:01

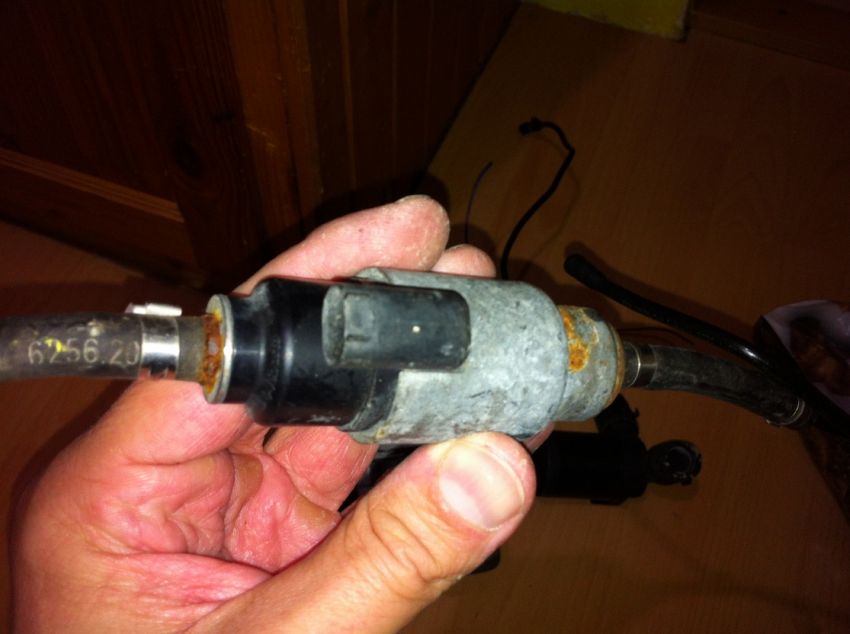

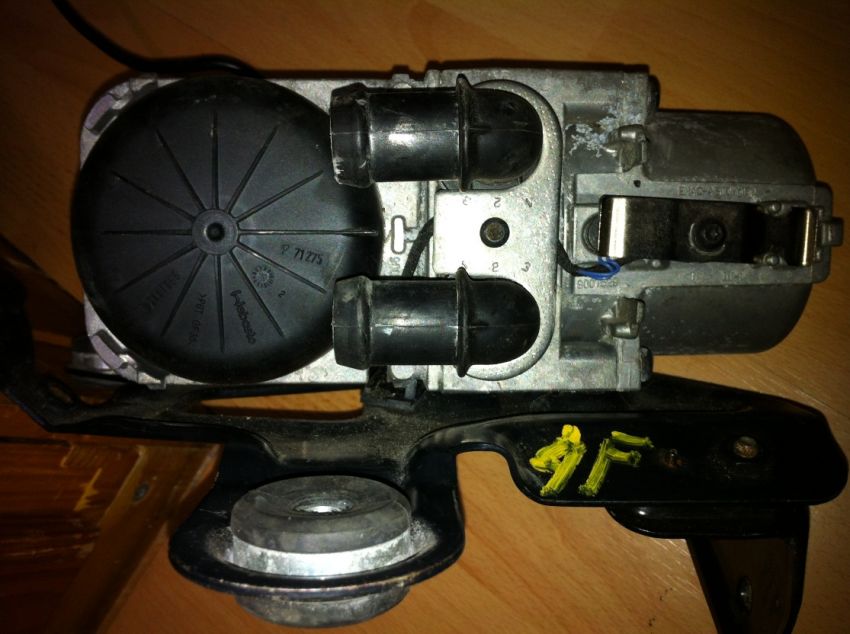

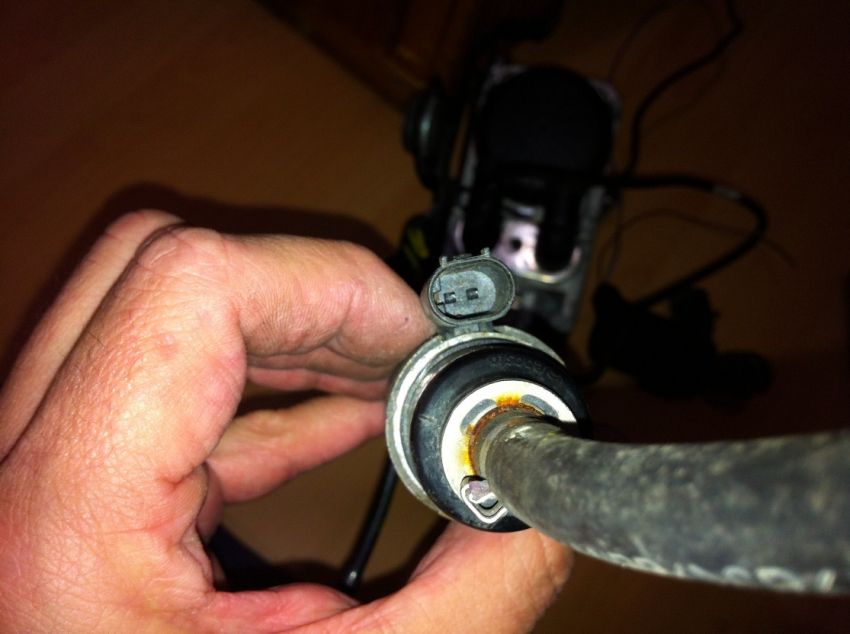

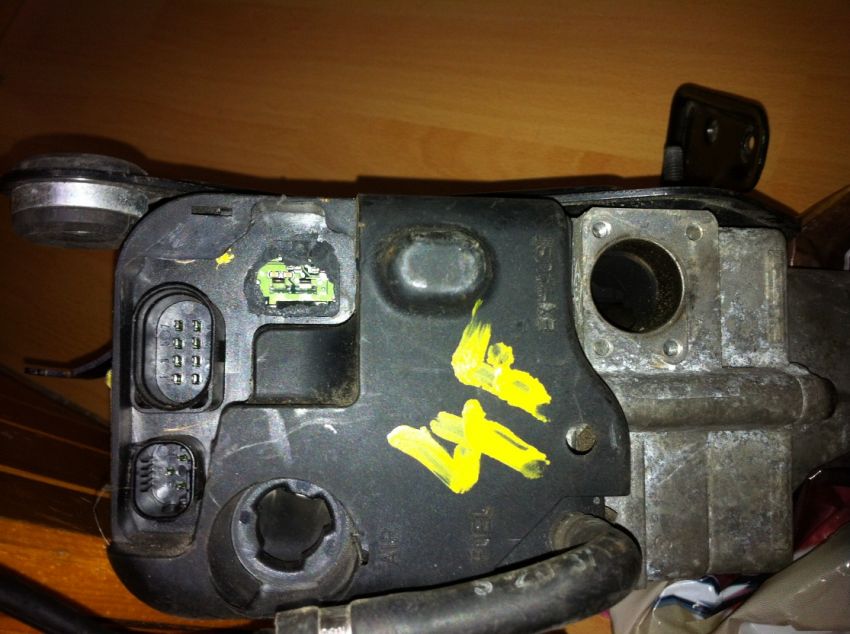

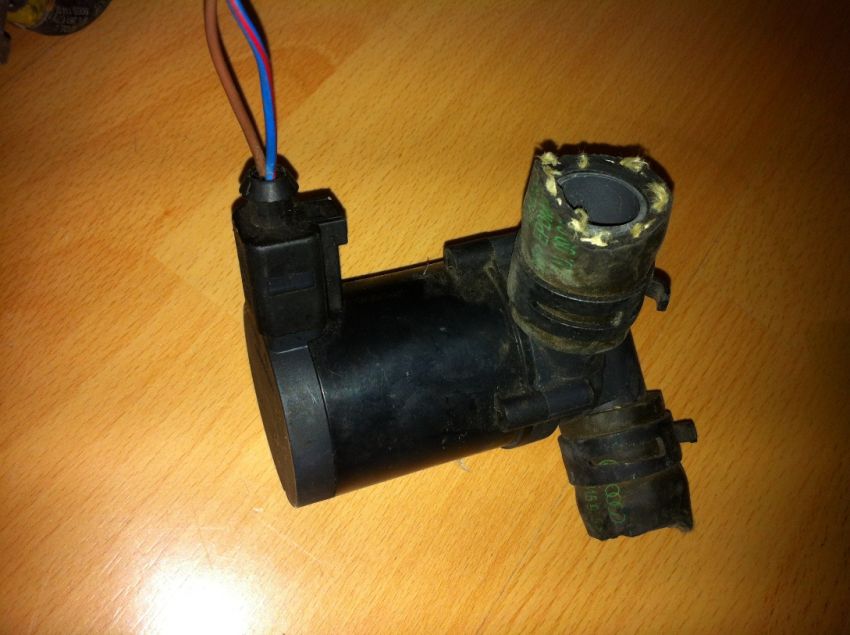

ahojte, viete mi prosim niekto povedat zapojenie konektorov na webaste origo A6? Chcem to dat do A6 r.2009. Mam topny pristroj 4F0 265 105 z r.2007, nejake 2-pinove cerpadielko na naftu /neviem ci netreba 3-pinove/, vodne cerpadlo a vyfuk.Dokupit chcem dialkove Telestart T90, co je s dialkacom iba na start a stop. V programovacom T91 nevidim potrebu... Samozrejme viem, ze musim kupit este par hadic, no ide mi skorej o elektricke zapojenie. Na topnom pristroji je ulomeny 2-pin konektor, to mi nevadi, v strede je 8-PIN a nalavo je 3-pin. Moj predpoklad je, ze ten 2-PIN ide na cerpadlielko nafty, 3-pin na cerpadlo vody a ostatok neviem. Takisto davam obrazok dialkoveho ovladania Telestart T90, tam by sa siklo tiez zapojenie pinov v konektore. Takisto tam ide asi aj nejaka antena. samozrejme treba kupit este hadice, ale to je najmenej. Dakujem pekne za odpovede

Obrázek

takisto potrebujem hodit podobne webasto do G5, ale tam je uz palivove cerpadlo v topnom pristroji a je k tomu aj dialkove T90. Moc mi pomozete...

pepem · Příspěvek od **pepem** » 25 lis 2011, 15:45

2 pin je baterka +12V a GND , 3 pin je cerpadlo voda (iba dva piny treti NC), cerpadlo nafty je z toho 8 pinu oproti zemi
pozriem nejaku schemu

http://dieselpower.cz/forum/viewtopic.p ... dd661f743b

kubiss · Příspěvek od **kubiss** » 25 lis 2011, 21:32

poradte kam dat filtr do palivového vedení k bufíku, je to PDčko tahám už z nádrže, vím že se standartně filtr nedává ale pro jistotu...

hned za čerpadlo nebo co nejblíže k budíku?
možní pro lepší výměnu blíže k bufíku že..je to klasický průtokač..

lubomt · Příspěvek od **lubomt** » 25 lis 2011, 21:47

pepem píše:2 pin je baterka +12V a GND , 3 pin je cerpadlo voda (iba dva piny treti NC), cerpadlo nafty je z toho 8 pinu oproti zemi
pozriem nejaku schemu

http://dieselpower.cz/forum/viewtopic.p ... dd661f743b

NC myslis ako zem? NAftu treba tahat az z nadrze alebo od motora? Ak do nadrze, kadial?

lift · Příspěvek od **lift** » 26 lis 2011, 07:54

http://www.uloz.to/11304466/eberspacher ... manual-pdf
http://www.uloz.to/11304384/nezavisle-topeni-1-pdf
http://www.uloz.to/11304446/webasto-e-skoda-pdf
http://www.uloz.to/11304474/eberspacher-d5-pdf
http://www.uloz.to/11304458/bufik-u-vw-sharan-pdf

Snad to pomůže je tam elektrika i postupy montáže

lubomt · Příspěvek od **lubomt** » 26 lis 2011, 12:39

Dakujem pekne, nastudujem

Johny_RS · Příspěvek od **Johny_RS** » 29 lis 2011, 22:07

Zdravim.
Nechcem tu zasierať tému ale neda mi to.Chcem sa opýtať,kamaratovi sa vaľa toto webasto na poličke http://www.autobazar.eu/sk/webasto-bmw- ... 64524.html. Dalo by sa to zapojiť do mojho GOLF IV?Mam aj climatronic. Da sa to zapojiť nejak len na vypinač?Či musia sa k tomu dokupiť analog.hodiny? Proste by som to chcel tak,že zapnem vypinačom a ohreje mi vodu a ten vypinač by som nejak prepojil aby zopol aj climatronic. Dalo by sa to,či?
Ďakujem

lubomt · Příspěvek od **lubomt** » 29 lis 2011, 22:28

a kde ma s palivove cerpadlo, vodnu pumpu,vyfuk, hadice... Webasto by si musel kupit analogove a vtedy by to slo. Tie novsie ovlada jeden kablik w-bus ak sa nemylim

Johny_RS · Příspěvek od **Johny_RS** » 29 lis 2011, 22:36

Ja sa v tomto smere ohľadom Webasta ešte nestretolmnerozumim sa tomuto...preto sa pýtam...až som viac v obraze...čo treba a či je to možne

lubomt · Příspěvek od **lubomt** » 29 lis 2011, 23:20

ja sa okolo toho motkam par dni. Moje vydaje boli zatial za webasto, vyfuk, vodnu pumpu a palivovu pumpu 200e. K tomu ked chcem origo hadice s ventilmi tak 500e a dialkove T90 s antenou 180e.
Ak sa pouziju neorigo hadice-univerzal od webasta na metraz, tak to vyjde o dost lacnejsie

carel · Příspěvek od **carel** » 30 lis 2011, 13:55

Johny_RS

pokud by tvé webasto chodilo pouze datově po w-busu mám modul , který z něj udělá analogové. cena 2,5 tis
http://dieselpower.cz/forum/viewtopic.p ... highlight=

Marek_A4 · Příspěvek od **Marek_A4** » 30 lis 2011, 14:33

carel píše:Johny_RS

pokud by tvé webasto chodilo pouze datově po w-busu mám modul , který z něj udělá analogové. cena 2,5 tis
http://dieselpower.cz/forum/viewtopic.p ... highlight=

Webasto ktore chodi po w-bus, je analógové!! Teda z neho netreba analógové robit

=> usetrenych 2500,-

pepem · Příspěvek od **pepem** » 30 lis 2011, 15:30

Marek_A4 píše:
carel píše:Johny_RS

pokud by tvé webasto chodilo pouze datově po w-busu mám modul , který z něj udělá analogové. cena 2,5 tis
http://dieselpower.cz/forum/viewtopic.p ... highlight=
Webasto ktore chodi po w-bus, je analógové!! Teda z neho netreba analógové robit => usetrenych 2500,-

len pre poriadok
IMHO
analog - zopnes je privedním +12V na niektorý pin (hranaté hodiny 1530) alebo uzemnenim (GND, kostra, zem) na niektorý pin ako to maju niektore BMW
W-bus je wbus, tam su data, to nie je analog, potrebujes minimalne ovalne hodiny 1533

20bad · Příspěvek od **20bad** » 30 lis 2011, 20:45

Nevíte kam umístit Webasto do passata 2002, 2,5tdi?Myslel jsem, že se vejde jako u Audi A6 vlevo dolu vedle výztuhy ale tam mám intercoler a je tam dost těsno, že se tam nevleze, vadí tam i nádobka ostřikovače

Marek_A4 · Příspěvek od **Marek_A4** » 30 lis 2011, 21:52

pepem píše: len pre poriadok
IMHO
analog - zopnes je privedním +12V na niektorý pin (hranaté hodiny 1530) alebo uzemnenim (GND, kostra, zem) na niektorý pin ako to maju niektore BMW
W-bus je wbus, tam su data, to nie je analog, potrebujes minimalne ovalne hodiny 1533

No jo..ja som sa len snažil povedat, ze na w-bus bude karluv CAN emulator zbytočný...ale diky za opravu
