A jeste mala poznamka.Proc bastlit a zkouset.www.asix.cz prodavaji moduly
UMS2, ktere nahrazuji vstupni cast USB-COM bez jakekoliv upravy.A k tomu dostavet zbytek.
KWP 2000
Moderátoři: šulda, Moderátoři
Prave to mam na stole u kamosa.Som zvedavy ako to bude fungovatanydraj píše:A jeste mala poznamka.Proc bastlit a zkouset.www.asix.cz prodavaji moduly
UMS2, ktere nahrazuji vstupni cast USB-COM bez jakekoliv upravy.A k tomu dostavet zbytek.
Radiusova verze obsahuje i vysloveně školáckou chybu. Vstupy zbývajících tří součtových OR hradel (v jednom "integráku" jsou celkem čtyři) totiž nechal "v luftě". Pravidlem je všechny nevyužité vstupy hradel připojit na definovanou logickou úroveň (třeba na zem), jinak hrozí zakmitávání a ovlivnění funkce využitých hradel. To se pak zařízení chová velice podivně, nejde na to přijít čím to je, protože připojením sond osciloskopu se takové jevy obvykle zatlučou a pak to zase funguje, no bývá s tím kopec zábavy.
Jen tak mimochodem, ví někdo proč je tam připojený i DTR\ výstup z FT232? Kvůli němu a tomu děliči přes který je připojen současně s TXDEN výstupem (ten řídí echo při vysílání) na vstup hradla se musí použít typ 74HC32, s HCT to nejede (rozdílné rozhodovací úrovně). Jeden člověk, který tenhle šunt prodává (nemyslím teď Radiuse) nedokázal/nechtěl říct proč, i když tvrdil že je mu to jasné. Když jsem na ten DTR\ výstup pověsil osciloskop, tak během inicializace, čtení ani zápisu do jednotky se na něm nic nedělo. Tak jsem ten výstup odpojil (vyhodil jsem 4k7 odpor přes který je připojen) a jelo to i bez něj a s HCT hradly.
Je fakt, že jsem zkoušel jen různé jednotky s jedním dllkem 009, tak možná u jiných tam je nějaká ověřovací sekvence kdy se něco děje i s tím DTR\ výstupem, ale rozhodně bych to neřešil takhle prasácky pospojováním výstupů hradel přes odpory, to je k zblití. Jestli je takhle řešený i původní převodník, tak to potěš teda.
Jen tak mimochodem, ví někdo proč je tam připojený i DTR\ výstup z FT232? Kvůli němu a tomu děliči přes který je připojen současně s TXDEN výstupem (ten řídí echo při vysílání) na vstup hradla se musí použít typ 74HC32, s HCT to nejede (rozdílné rozhodovací úrovně). Jeden člověk, který tenhle šunt prodává (nemyslím teď Radiuse) nedokázal/nechtěl říct proč, i když tvrdil že je mu to jasné. Když jsem na ten DTR\ výstup pověsil osciloskop, tak během inicializace, čtení ani zápisu do jednotky se na něm nic nedělo. Tak jsem ten výstup odpojil (vyhodil jsem 4k7 odpor přes který je připojen) a jelo to i bez něj a s HCT hradly.
Je fakt, že jsem zkoušel jen různé jednotky s jedním dllkem 009, tak možná u jiných tam je nějaká ověřovací sekvence kdy se něco děje i s tím DTR\ výstupem, ale rozhodně bych to neřešil takhle prasácky pospojováním výstupů hradel přes odpory, to je k zblití. Jestli je takhle řešený i původní převodník, tak to potěš teda.
GVI/TDi CR/103kW
Jo to mas pravdu.V originale jsou vstupy nepouzitych hradel uzemeny.Nejak jsem neprisel na to jak vkladat prilohy do fora, jinak bych to zapojeni vystavil.Bohuzel i puvodni ma ten delic.Nicmene tohle zapojeni beha dobre.Identifikace u VW bezproblemova.Zkusim to zapojeni hodit na Rapid a pak sem hodim link.
Tak sme to skusali az... neide to.pouzil som prevodnik od ST Lab zrejme bude treba upravit sw v eprom prevodniku. KWP s nim nespolupracuje.Hoyo píše:Prave to mam na stole u kamosa.Som zvedavy ako to bude fungovatanydraj píše:A jeste mala poznamka.Proc bastlit a zkouset.www.asix.cz prodavaji moduly
UMS2, ktere nahrazuji vstupni cast USB-COM bez jakekoliv upravy.A k tomu dostavet zbytek.

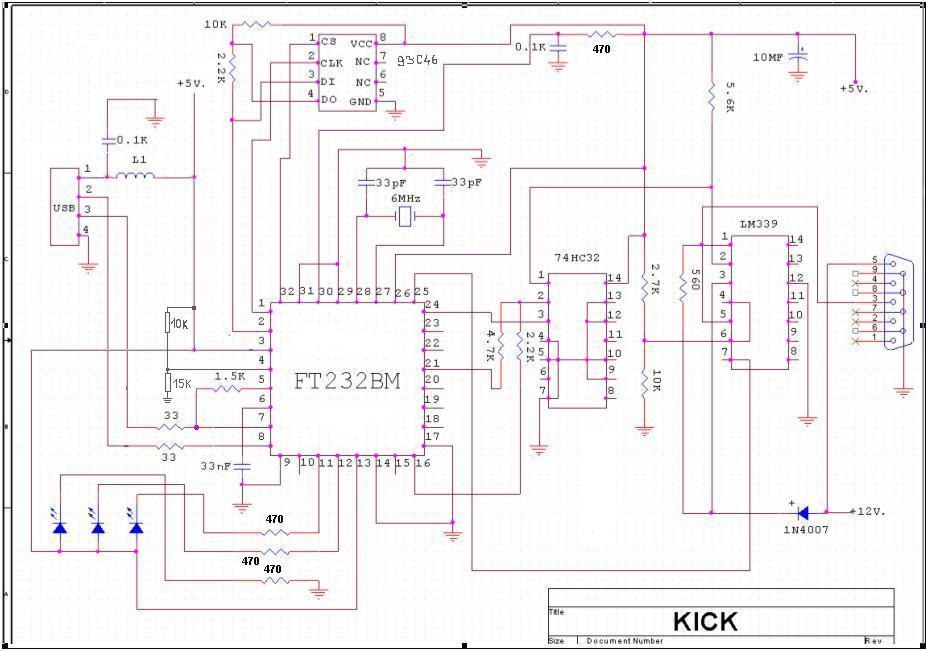

Pár postřehů k tomu schématu KWP interfejsu, kdyby to někdo podle toho bastlil.
1. Pin 6 eepromky 93C46 je potřeba připojit s pinem 8 (+5V). Téměř u všech současných pamětí se tím přepíná vnitřní organizace paměti. Za jistých podmínek to funguje i s nepřipojeným pinem, ale výrobce doporučuje připojit definovanou logickou úroveň. Pokud by se ještě jednalo o "starou" paměť, tak to ničemu nevadí.
2. Kondy s označením ve schématu 0.1K jsou s hodnotou 100nF, když už tak označení mělo být 100k nebo 0.1M, autor v tom nemá moc jasno.
3. Pin 4 obvodu FT232 má být dle referenčního zapojení výrobce připojen na +5V, takže ty odpory 10k a 15k tam nedávat a místo toho propojit s pinem 3
4. Ledku indikující napájení převodníku bych připojil k 12V z OBD štekru (s odporem 1k5). Rozsvěcet ji napájením z USB trochu postrádá smysl. Když to s PC funguje poprvé, tak vetšinou i podruhé. Ale pokud se to připojuje k různým autům, tak může být jednou vyvalená pojistka napájení zásuvky, podruhé nezapojená zem a to se pak ta signalizace napájení z OBD zásuvky náramně hodí.
5. Místo LM339 lze použít LM393. Rozdíl je, že obsahuje jen dva komparátory místo čtyř, ale využívají se stejně jenom ty dva. Má menší pouzdro a jen osm vývodů místo čtrnácti.
1. Pin 6 eepromky 93C46 je potřeba připojit s pinem 8 (+5V). Téměř u všech současných pamětí se tím přepíná vnitřní organizace paměti. Za jistých podmínek to funguje i s nepřipojeným pinem, ale výrobce doporučuje připojit definovanou logickou úroveň. Pokud by se ještě jednalo o "starou" paměť, tak to ničemu nevadí.
2. Kondy s označením ve schématu 0.1K jsou s hodnotou 100nF, když už tak označení mělo být 100k nebo 0.1M, autor v tom nemá moc jasno.
3. Pin 4 obvodu FT232 má být dle referenčního zapojení výrobce připojen na +5V, takže ty odpory 10k a 15k tam nedávat a místo toho propojit s pinem 3
4. Ledku indikující napájení převodníku bych připojil k 12V z OBD štekru (s odporem 1k5). Rozsvěcet ji napájením z USB trochu postrádá smysl. Když to s PC funguje poprvé, tak vetšinou i podruhé. Ale pokud se to připojuje k různým autům, tak může být jednou vyvalená pojistka napájení zásuvky, podruhé nezapojená zem a to se pak ta signalizace napájení z OBD zásuvky náramně hodí.
5. Místo LM339 lze použít LM393. Rozdíl je, že obsahuje jen dva komparátory místo čtyř, ale využívají se stejně jenom ty dva. Má menší pouzdro a jen osm vývodů místo čtrnácti.
GVI/TDi CR/103kW
Ja nejaky mam.Ci bude fungovat neviem.Neskusal som.Ozvy sa na hoyo@zoznam.sk poslem ti ho.anydraj píše:Nema nekdo obsah bin a Attiny pro KWP2000 PLUS?
..ale dakujem za ochotuNejaky zapojeni mam, vypada to i celkem logicky.Pouze mi chybi obsah eeprom a sw pro ATTYNY procesor.Napis na anydraj@seznam.cz
